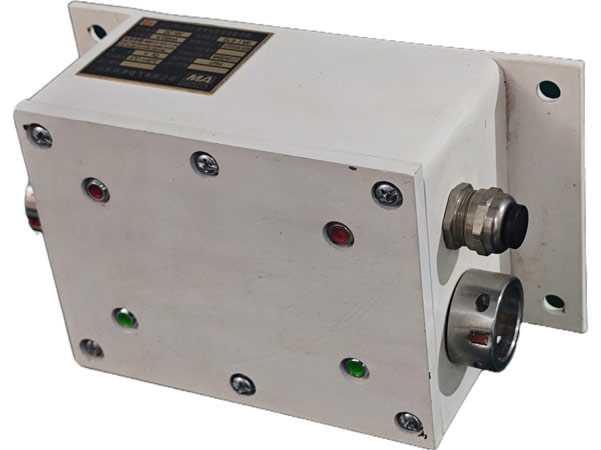

在煤礦井下惡劣且充滿危險的作業環境中，安全有效的通訊控制系統對于保障生產作業順利進行和礦工生命安全至關重要。KTC286-ZD 礦用本安型多功能終端，作為 KTC316 礦用通訊控制系統的重要組成部分，猶如一顆 “通訊樞紐之星”，默默發揮著不可或缺的作用。

這款多功能終端適用于存在甲烷、煤塵及爆炸性氣體的煤礦井下環境，其位置處于系統沿線的末端，承擔著關鍵的任務。首先，在供電電壓方面，其穩定 18V 供電為自身各功能模塊的運行提供了動力源泉。工作電流分別為 IA：≤120mA 以及 IB：≤70mA，這樣的電流參數設計在保障設備正常運轉的同時，也充分考慮到了井下能源供應的穩定性與安全性，避免因過大的電流消耗而引發潛在風險。

在音頻信號處理上，展現出性能。當輸入 600mV（1000Hz 時）的音頻信號，它能夠輸出≥450mV（600Ω 負載）的信號，這一特性使得語音信息在井下復雜的傳輸線路中能夠保持較高的質量，確保礦工之間以及與控制臺之間的通話清晰可辨。無論是傳達緊急撤離指令，還是日常的工作交流，都不會因?yàn)橐纛l信號的衰減而受到阻礙。

數據傳輸采用 CAN 信號，其信號電壓幅度在 1.0V（Vpp）～5（Vpp）之間，這種穩定且有效的數據傳輸方式能夠快速準確地將各種數據信息在終端與控制臺之間傳遞。例如，井下設備的運行狀態數據、環境監測數據等都可以通過它及時反饋到控制臺，為井上管理人員的決策提供實時依據。

其終端電壓檢測功能更是一大亮點。當終端電壓處于正常工作電壓狀態下（≥14V），會向主機發出工作電壓信號，讓控制臺了解其正常運行狀態；而一旦終端電壓進入欠壓狀態（≤13.5V），則迅速向主機發出欠壓信號，以便及時采取相應措施，如調整供電或檢查線路等，防止因電壓?jiǎn)栴}導致設備故障或通訊中斷。

KTC286-ZD 礦用本安型多功能終端憑借其音頻信號耦合、數據傳輸以及終端電壓檢測等功能，在煤礦井下通訊控制系統中構建起了一座堅固的信息橋梁，為煤礦的安全生產和有效運營保駕護航，成為煤礦井下現代化通訊網絡中不可或缺的關鍵一環，在黑暗深邃的井下世界里，持續閃耀著保障安全與有效作業的光芒。
