KXH127(A)無極繩絞車信號系統

專利產品，CAN數字通訊模式(專利:z1-201822029906.2)

由KXH127(A)礦用隔爆兼本安型聲光顯示信號器和PJ127礦用隔爆兼本質安全型顯示屏組成。

一、產品概述

具有以下技術上的先進性:

1、由于采用全數字設計，所有數據均運行在總線上，沿線連接可超過40臺，傳送距離可達3km，而傳統信號器小于10個節點，傳送距離一般不超過1000m，因而可以適用于更多場所。

2、本設計采用語音數字處理技術，經由CAN總線將數字信號發送至遠端接收機，接收端將數字信號還原成聲音信號，克服了傳統載波信號傳輸距離近，中 心頻率易偏移，抗干擾能力差的問題，即使在有變頻器工作的場所，也能可靠工作。使得在井下惡劣電器環境中仍可獲得準確的數據傳輸，足夠清晰的語音。

3、采用高分辨率彩色顯示屏，可編程修改顯示各種信息。

4、內部集成語音存儲芯片，可編程修改各種報警語音。

5、具有CAN通訊接口，方便與其它智能設備對接，所有通訊接口均具有高壓磁隔離電路，以及瞬態電路，大大提高了信號系統的抗干擾能力。

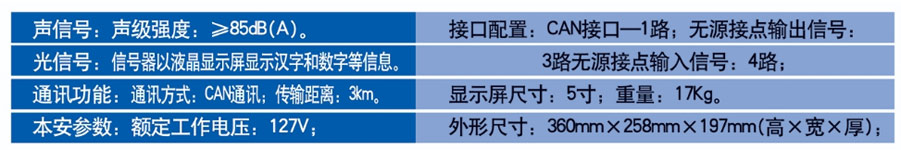

二、主要參數

三、主要功能

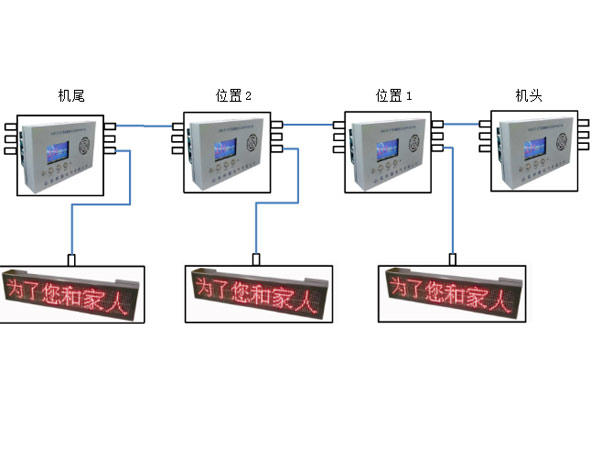

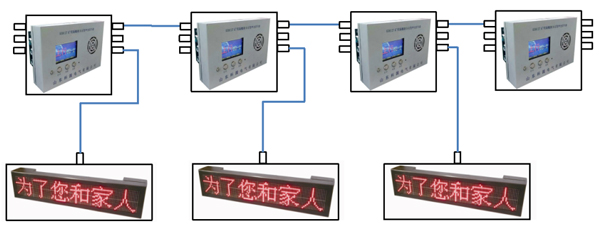

信號系統在無極繩絞車系統中的應用

（1）彩屏顯示功能

信號系統采用彩色顯示屏可顯示“準備啟動”、“急停”“停車”、“設備運行”、“打點“打點數”等信息。位置”、

（2）語音提示功能

發信號時自動報“設備準備啟動”、“急?！?、“停車”、“設備正在運行”等語音。

（3）急停功能

信號系統具備急停功能，如果按下沿線任一信號器的急停按鈕，聯機信號器均可顯示急停位置且有漢字顯示和語音提示。

（4）起動預警功能

按下信號按鈕2次或輸入預警信號，信號器顯示“準備啟動”并發出語音報警。

（5）運行信號輸入

信號器檢測到設備主機來得運行信號時，信號器顯示設備“正在運行”并發出語音報警;

（6）對講呼叫功能

按下任一臺對講按鈕并講話，其他所有聯機均可發出清晰的聲音。

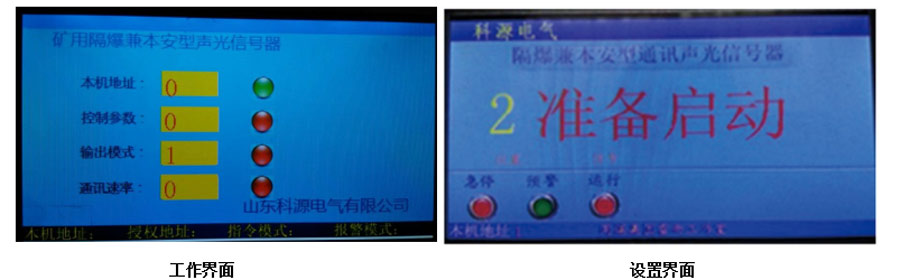

四、顯示界面
